第12章 综合应用

12.1 综合题一：IP地址计算

题目	答案
地址类别	A类 1~127 B类 128~191 C类 192~223
网络地址	网络号不变，主机号全0
直接广播地址	网络号不变，主机号全1
主机号	网络号全0，主机号不变
子网内第一个可用IP地址	网络地址 + 1
子网内最后一个可用IP地址	直接广播地址 - 1
受限广播地址	255.255.255.255

12.2 综合题二：交换机或路由器的配置

12.2.1 交换机

1. VLAN的建立与删除

   • Catalyst OS 35系列
     • vlan data
     • 建立 vlan <vlan ID> name <vlan name>
     • 删除 no vlan <vlan ID>
     • 修改同建立
   • Catalyst OS 65系列
     • 建立 set vlan <vlan ID> name <vlan name>
     • 删除 clear vlan <vlan ID>
     • 修改同建立

2. 分配交换机端口到VLAN中

   • Catalyst OS 35系列

     switchport access vlan <vlan ID>

   • Catalyst OS 65系列

     set vlan <vlan ID> <mod/port>

3. VLAN Trunk配置

   • Catalyst OS 35系列

     1. 配置VLAN Trunk 模式 switchport mode trunk

     2. 封装VLAN协议

        802.1Q模式 switchport trunk encapsulation dot1q

     3. 设置允许中继的VLAN

        • 允许 switchport trunk allowed vlan <vlan ID>
        • 不允许 switchport trunk allowed vlan except <vlan ID>

   • Catalyst OS 65系列

     1. 配置VLAN Trunk模式，封装VLAN协议

        set trunk <mod/port> <mode> <type>

        例如 set trunk 1/24 on dot1q

     2. 设置允许中继的VLAN

        • 允许 set trunk <mod/port> vlan <vlan ID>
        • 不允许 clear trunk <mod/port> <vlan ID>

4. VTP配置

   • Catalyst OS 35系列
     1. 配置VTP域名
        • 进入工作模式 configure terminal
        • vtp domain TEST（TEST为域名）
     2. 配置工作模式
        • vtp mode server
        • vtp mode client
        • vtp mode transparent
   • Catalyst OS 65系列
     1. 配置VTP域名 set vtp domain TEST（TEST为域名）
     2. 配置工作模式
        • set vtp mode server
        • set vtp mode client
        • set vtp mode transparent

12.2.2 路由器

1. ip route 模板

   • 阴影边缘路由器（R1,R2,R3）

     ip route 0.0.0.0 0.0.0.0 <下一跳路由器IP地址>

   • 阴影外路由器（R4）

     ip route <阴影区IP地址> <阴影区子网掩码> <下一跳路由器IP地址>

2. bandwidth 模板

   bandwidth <带宽> 单位：kbps

   1Gbps = 1000Mbps = 1000000kbps

3. crc 模板（crc校验位）

   crc <32/16> 题干未说明情况下为32

4. ip address 模板

   • 没有配置loopback接口情况下

     ip address <这个路由器IP地址> <这个路由器的子网掩码>

     当路由旁有两个地址时，填写带有POS字样的地址

   • 配置了loopback接口

     ip address <接口IP地址> <255.255.255.255>

5. pos framing 模板

   pos framing <sdh/sonet>

6. pos flag 模板

   pos flag <s1s0 2>/<s1s0 0>

   2为sdh，0为sonet

7. lease 模板

   lease <天> [时] [分]

8. network 模板（ospf下）

   network <阴影区IP地址> <阴影区反子网掩码> area 0

9. area 模板

   area 0 range <阴影区IP地址> <阴影区子网掩码>

10. router ospf 模板

    router ospf <进程号>

    出现在network命令前

11. excluded-address 模板

    ip dhcp excluded-address <low address> [high address]

12. 建立IP地址池

    ip dhcp pool [地址池名]

13. network 模板 （DHCP下）

    network <地址池地址> <地址池子网掩码>

14. 配置默认网关

    default-router <缺省网关地址>

15. 配置域名服务器

    dns-server address <主地址> <辅地址>

16. 打开端口

    no shutdown

17. 配置异步串行接口

    async default ip address <接口地址>

18. 配置IP访问控制列表

    • deny udp any any eq 1034
    • permit ip any any
    • ip access-group 130 in

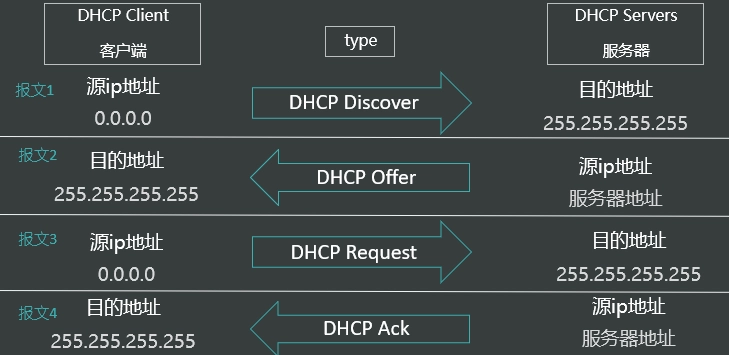

12.3 综合题三：DHCP报文分析

• DHCP：Hardware address length = 6 bytes 固定答案

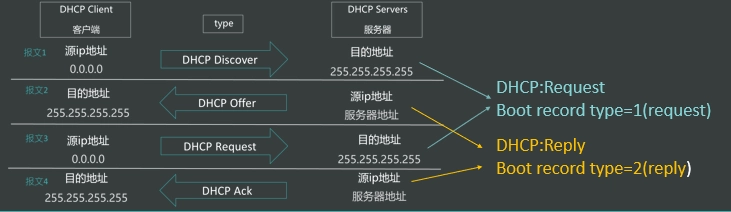

• Boot record type:
  • 1(request)
  • 2(reply)
• MessageType
  • 1(DHCP Discover)
  • 2(DHCP Offer)
  • 3(DHCP Request)
  • 5(DHCP Ack)
• SYN报文的Flags 02
• Relay Agent中继 HOSP值为0代表无中继 0.0.0.0
• DHCP:Client self-assigned address：客户端目前的IP地址
• DHCP:Client address：服务器要分配给客户端的IP地址

12.4 综合题四：抓包分析

1. Protocol = 多少？
   • Protocol = 1 (ICMP)
   • Protocol = 6 (TCP)
   • Protocol = 17 (UDP)
2. Type = 多少？
   • Type = 0 (Echo-Reply)
   • Type = 8 (Echo)
   • Type = 11 (Time Exceeded)
3. 打开的窗口
   • 统计网络流量中应用分布情况 Protocol Distribution
   • 回放捕获的数据包 数据包生成器

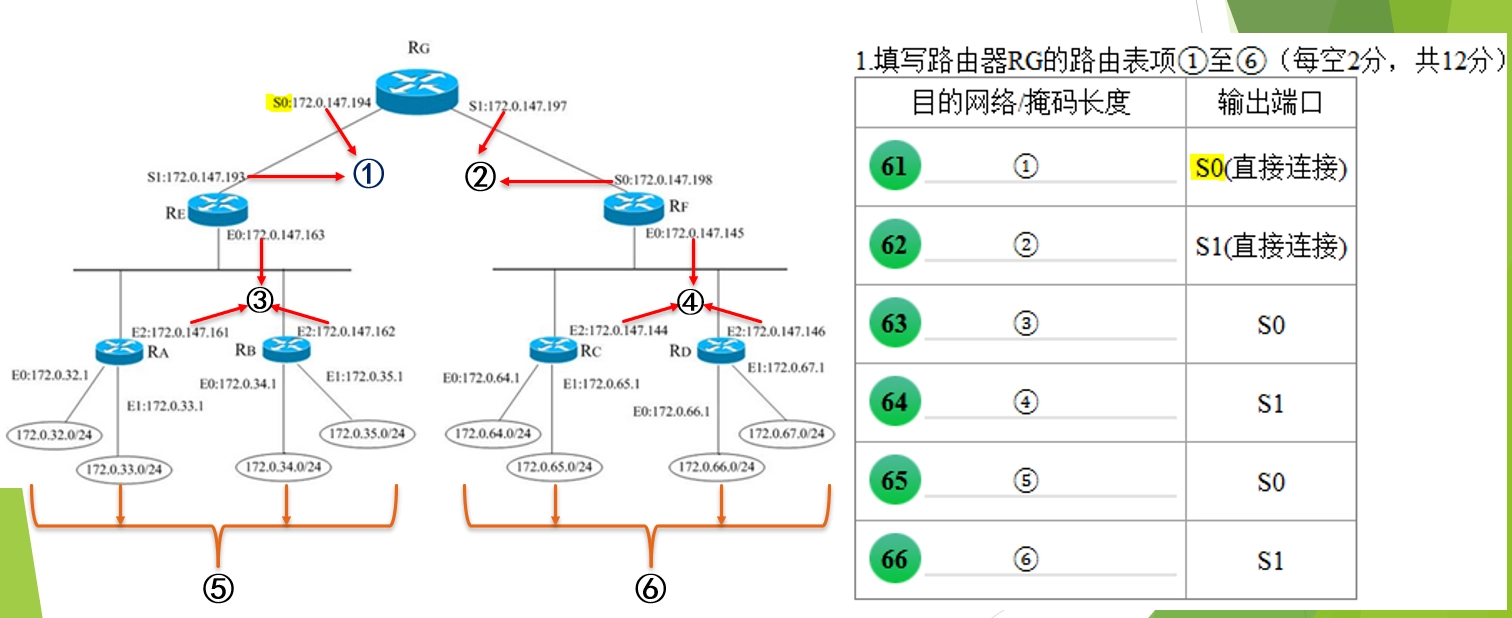

12.5 应用题：S0~S1连接 划分子网

12.5.1 S0~S1连接

对于③④空：当划分线后段出现“全0或全1”时，将划分线前移到不出现“全0或全1”为止！移动后的划分线左边不变，右边变0

12.5.2 划分子网

1. 计算2ⁿ-2≥主机数量，求出最小的n值。
2. n值即为主机号的位数(末尾0的个数)，写出子网掩码的二进制。
3. 将子网掩码的二进制转换为点分十进制。

12.5.3 Others

• 监听所有流量 TAP
• IPS串接在 路由器的 端口上
• 探测数据包传输路径 tracert
• 监控运行状态协议 SNMP
• 公网需要 nat;global
